一、工程項目概況

1.1、項目基本情況

1、建筑名稱：長沙泉昇·同福大廈

2、項目名稱：長沙泉昇·同福大廈太陽能熱水系統

3、項目地點：長沙市芙蓉區蔡鍔中路與中山路交匯處東南角

4、總建筑面積：2.38萬㎡

6、建筑功能：高層住宅建筑，設計1-15層為酒店，16-29層為公寓。

7、建筑的主要技術經濟指標：長沙泉昇·同福大廈為新建高層建筑，總建筑層數29層，本次主要設計其中16-29層的酒店式公寓日常生活洗浴用太陽能熱水系統，共計14層，每層15套，總計210套公寓，可再生能源建筑應用面積11900㎡。

1.2、可再生能源應用概況

根據長沙市住房與城鄉建設委員會66 號文可得知：2萬平方米以上的大型公共建筑在設計、建設時，應該選擇一種以上可再生能源，并具有一定應用規模。其中太陽能熱水系統的項目集熱器總面積不小于 50 平方米。

1、設計應用概況

為了響應政府節能號召，將在建筑樓頂安裝一套太陽能熱水系統。長沙泉昇·同福大廈為酒店加公寓，1-15層為商務酒店，16-29層為酒店式公寓，生活熱水采取集中供應方式。熱源為太陽能及燃?xì)廨o助加熱器，熱水系統豎向分2個區，采取全日制機械循環方式，在屋頂及地下一層設太陽能集熱器及燃?xì)廨o助加熱器。本方案主要針對16-29層酒店式公寓設計太陽能熱水系統，按照國家相關標準及規范，日需60℃熱水約27噸。商務酒店部分的熱水供應因建筑屋面可用面積的限制，建設方將另行考慮其它熱水設備，但為了充分利用太陽能，在酒店式公寓用水低谷期，太陽能所產熱水將調劑至酒店用熱水儲水箱。

2、系統組成

項目由真空管集熱器模塊集熱系統+熱水加壓循環系統+控制系統+燃?xì)鉄崴畽C(jī)組輔助加熱設備等組成。設計采用集中集熱-集中儲熱供熱模式，采用太陽能集中集熱，太陽能集熱器、過渡換熱水箱等設備均安裝于建筑屋面。燃?xì)鉄崴畽C(jī)組輔助設備及儲熱水箱安裝在負樓設備間。

因建筑物屋面可供設計安裝的面積有限，太陽能集熱器最終設計安裝Ф47×1500×60型36組，集熱面積約198㎡，未達到最高日用水量需求，不足部分將采用燃?xì)廨o助加熱器設備。

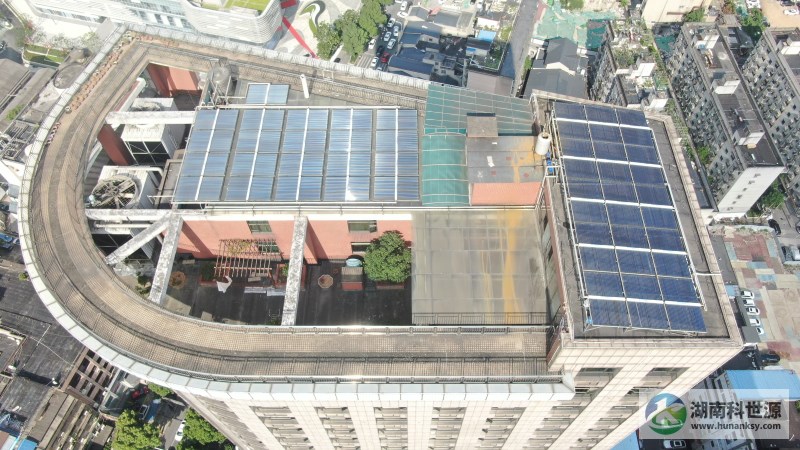

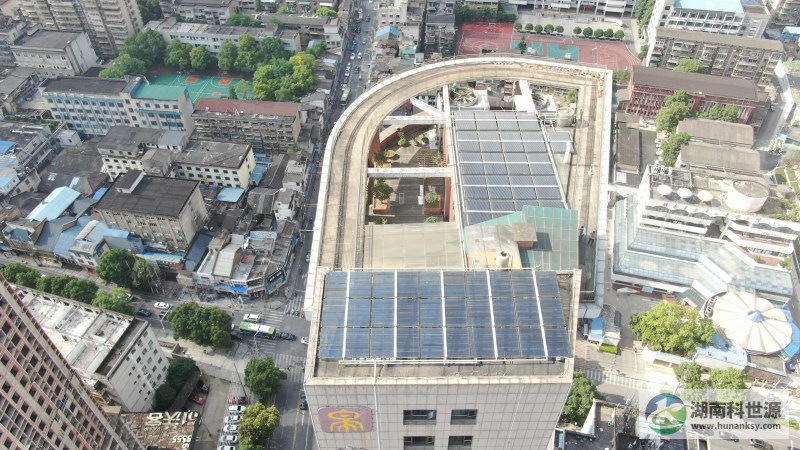

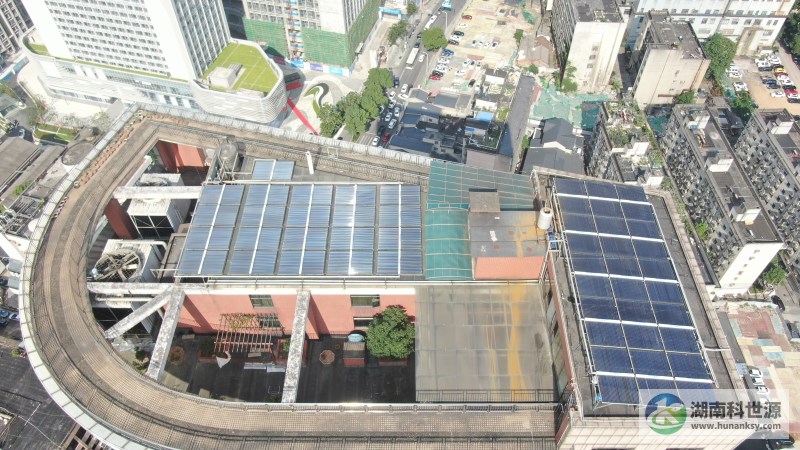

二、項目航拍照片
