長沙湘江涂料職工宿舍太陽能熱水工程

全國咨詢熱線：: 4009987176

詳情介紹:

一、項目基本情況

1、環境條件

本項目處于長沙地區，位置所處經度113.05，緯度28.12，當地緯度傾角平面年平均日輻照量11.061MJ/㎡，年平均環境溫度17.5℃，年平均每日日照小時數4.5h，年總日照小時數1636h，年太陽能保證率小于40%。

2、項目設計概況

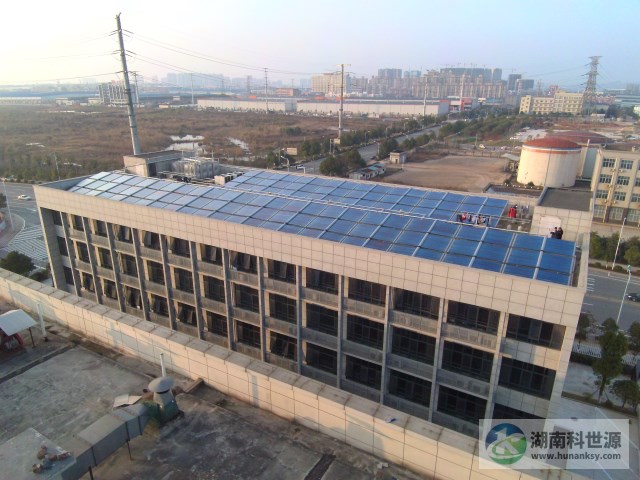

根據甲方招標文件及提供的圖紙資料，需設計湘江涂料科技有限公司員工宿舍太陽能+空氣能熱水工程項目。設計采用集中集熱-集中儲熱系統，采用真空管太陽能集中集熱，輔助熱源采用空氣源熱泵，太陽能集熱器、保溫儲熱水箱、空氣源熱泵等設備均安裝于建筑屋面。

項目按照400人入住用水量進行設計。

本工程熱水供水水溫為55℃，最高日用熱水量約32m3/d，最大小時熱水用量約為4.5m3/h。

本工程進水冷水最低溫度按照長沙市標準5℃進行設計。

熱水回水水溫為45℃，回水量約為2m3/h。本系統全日供應熱水，采用全日機械循環。當管網末端溫度低于45℃時，熱水循環回水經熱水供水變頻泵及回水電磁閥加壓至屋頂熱水箱，經太陽能熱水系統循環加熱，如此反復直至管網末端溫度達到45℃。

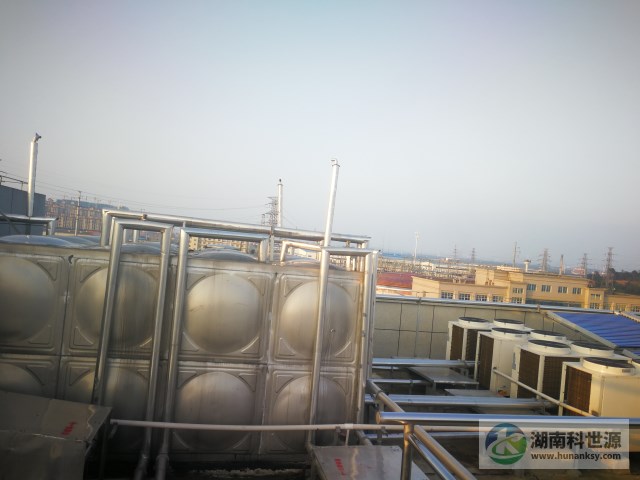

熱水箱體積為32m3。水箱保溫厚度50mm。內外層材質均為SUS304。采用加鎖的井蓋式。補水由水位控制，溫度控制，定時控制，低水位時補水，高水位停止補水。

二、系統設計說明

根據招標文件的相關規定及要求，我方根據甲方提供的圖紙，結合公司多年的太陽能行業設計安裝經驗及相關國家、行業標準，對項目進行了一系列設計優化。

1、設計采用集中集熱-集中儲熱太陽能熱水系統。

2、甲方本項目建筑為職工宿舍，根據相關國家標準GB 50015-2003《建筑給水排水設計規范》及地方標準DBCJ004-2010 《民用建筑太陽能熱水系統應用技術規范長沙市實施細則》。按標準，國家熱水定額I類和II類職工宿舍，每人每日最高日用水定額為60℃的熱水70-100升，取下限值70L/人·日，貴方宿舍總日用水人數約400人，合計28噸。另根據招標文件中的要求所有住戶均能使用上太陽能熱水，并且系統必須能夠滿足全年整棟樓不間斷使用熱水條件，并且要求的供水溫度為55℃，所以，日用熱水量最終還是按甲方招標要求，設計最高日用55℃熱水量按32噸計算。

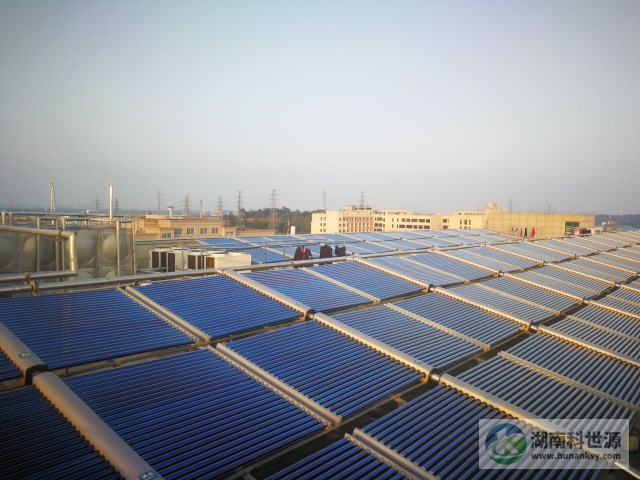

3、太陽能集熱器設備采用?58mm*1800mm*50支型真空管集熱器模塊，因屋面安裝面積限制，設計安裝70組，總計太陽能總集熱面積約515㎡。

4、輔助熱源采用空氣源熱泵。最終設計4臺10P機組輔助加熱。

5、根據圖紙及招標文件，最終我方根據貴方要求，采用單水箱太陽能系統，水箱設計整體外形尺寸為4m*4m*2m，水箱容積為32噸。

6、系統設計全日24小時供應熱水，采用全日機械循環。當回水主管路溫控探頭低于下限溫度設定值（45℃，可調）時，供水加壓變頻泵和回水電磁閥自動打開，將管道內低溫水加壓至屋頂供熱水箱，再經供熱水箱供水至管道，當回水主管道溫控探頭達到溫度設定上限值時（45℃，可調）時，加壓變頻泵和回水電磁閥自動停止，如此反復，讓回水管路始終保持一定的設定熱水溫度值，使用水末端龍頭一開便有熱水，不浪費水資源。
